1 台装置如何实现 9 路防逆流精准管控？

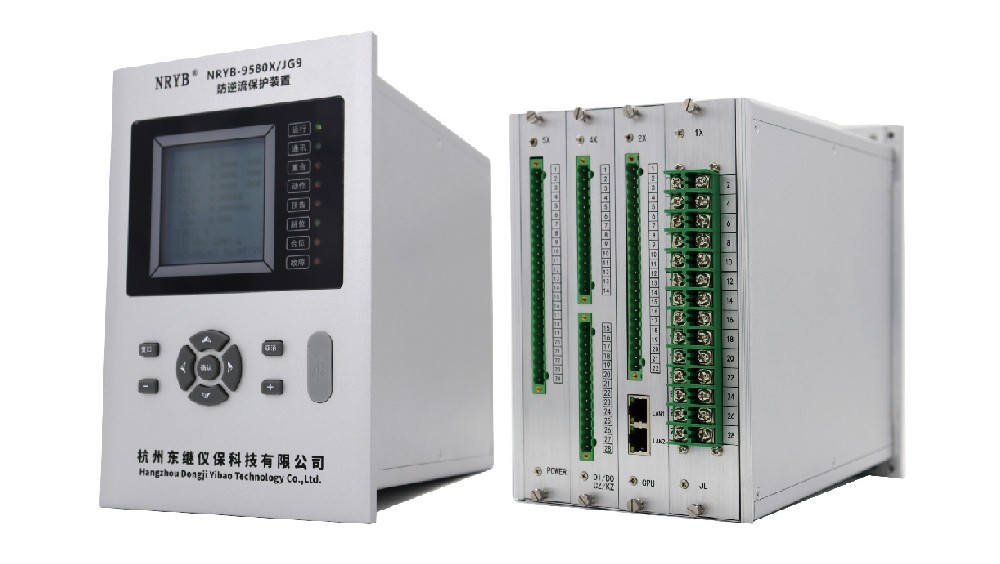

NRYB-9580X/JG9 防逆流保护装置的 “1 控 9 路”，是 1 台装置通过 9 套独立逻辑，实现对 9 路支路的精准管控，核心逻辑在手册中清晰明确。

从保护功能看，9 路对应 9 段逆功率跳闸与 9 段功率恢复合闸。逆功率跳闸每路可单独投退，还能选 “判低正功率” 或 “判总功率” 模式，若进线 PT 为 V-V 接线，需投 “判总功率”，仅监测总功率；满足动作条件后，经设定延时，对应跳闸出口动作，9 路出口可通过矩阵选单独或同时动作。

功率恢复合闸也按路配置，分正、负功率恢复模式，每路需确认对应支路合位遥信状态，比如 “功率恢复合闸 1” 关联 “支路 1 合位” 遥信，功率条件达标且持续时间够，才驱动合闸出口。

此外，过压、低压等辅助保护，可关联 9 路中任意回路，实现差异化防护；通讯上，9 路支路的遥测、遥信、遥控数据独立映射，遥信点表中实遥信从 1 开始、保护遥信从 65 开始编号，方便与上位机对接，保障 “1 控 9 路” 稳定运行。
