防逆流装置在调试过程中，如何进行参数匹配和逻辑验证？

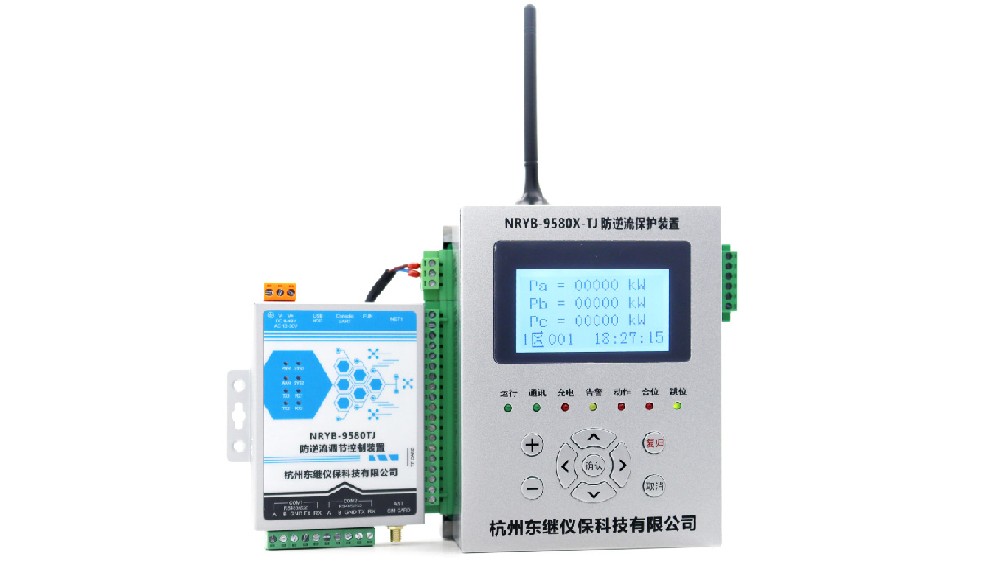

防逆流装置是保障电网安全、避免电能逆流的核心设备，其调试质量直接影响并网可靠性。结合杭州东继仪保 NRYB-9580X-TJ 防逆流装置，以下从参数匹配和逻辑验证两方面，详解调试关键步骤。

参数匹配需锚定硬件与保护阈值。硬件上，按需要求配套 0.5S 或 0.2S 级电流互感器，依据现场总电流确定变比，如进线 1200A 对应 CT 变比 1200:5，二次侧 S1、S2 接入装置指定端子，尾端短接接地；电压回路接入 380V 三相四线，装置电源取自系统 220V 或 UPS，确保相位与实际并网一致。保护阈值设定需进入 “定值修改” 菜单，逆功率定值按本地电网要求设为 0.5-10W（手册建议低正功率跳闸启动值≥10W），动作延时 0.5-2 秒，同时配置逆变器 RS485 通讯参数（波特率 9600），保障调节指令传输稳定。

逻辑验证需覆盖双重控制场景。静态测试时，用测试仪注入反向功率（P 值为负），超阈值后装置应触发跳闸出口 K3，液晶显示动作名称；注入正向功率且满足 “+P＞功率恢复整定值”，经延时后驱动合闸出口 K4。动态测试模拟光伏功率＞负荷功率，观察装置优先通过通讯调节逆变器降功，若通讯故障，则触发主机逆功率保护跳闸；模拟负荷突增，验证装置自动恢复逆变器功率或合闸，确保无逆流且最大化用户收益。同时需测试过压、低频等附加保护，确保逻辑无误，符合手册功能要求。

通过严格的参数匹配与多维度逻辑验证，可确保防逆流装置精准、可靠运行，为电网安全与新能源并网合规性筑牢防线。
