光伏发电中防孤岛装置:保护与测控的实用设计

日期:2025-10-17

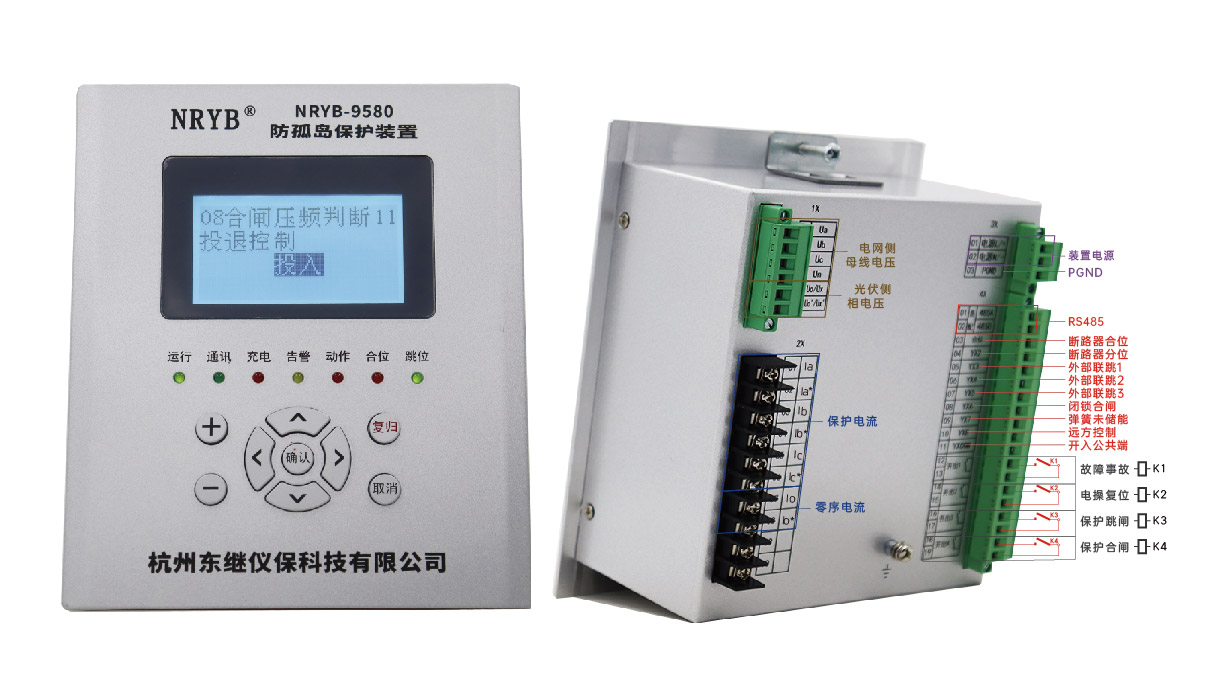

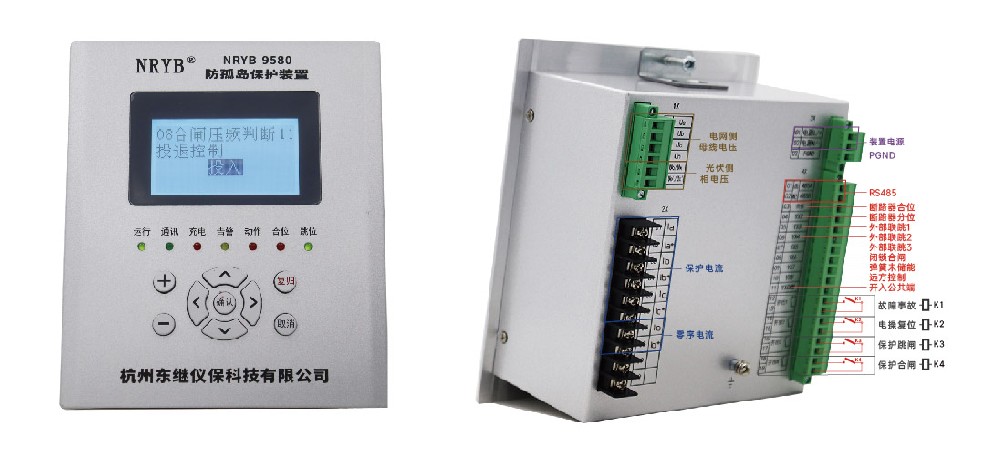

杭州东继仪保NRYB-9580Ⅳ 低压防孤岛装置作为 380V 分布式发电的关键设备,其保护与测控功能满足并网安全需求,设计上兼顾全面性与实用性。9580VI-防孤岛_画板 1.jpg

保护功能覆盖电网常见异常场景,核心的防孤岛保护通过多重判据监测电网状态,避免断电后形成危险孤岛。电流保护体系包含速断、两段定时限过流及反时限过流保护,速断保护在 1.5 倍整定电流下动作时间≤50ms,能快速处置短路故障;反时限特性可根据故障电流大小自动调整动作时间,适配不同过载情况。电压与频率保护均设两段定值,过压、低压保护分别监测电压超限状态,过频、低频保护则精准捕捉频率波动,确保参数异常时及时响应。此外,逆功率、系统失电、电压畸变等保护功能,以及 CT、PT 断线告警,构成了多层安全防线。

测控功能侧重数据精准与事件追溯。装置实时监测三相电压、电流、功率等核心参数,还支持电流电压奇次谐波监视,为电能质量判断提供依据。面板指示灯直观显示运行状态,后台可追溯参数变化曲线,且能循环存储 64 次各类事件记录,包括保护动作类型、故障值及动作时间等关键信息,便于后续故障排查。其测量精度也有保障,电流电压误差不超过 ±3%,频率测量误差≤±0.02Hz。

杭州东继仪保NRYB-9580Ⅳ 低压防孤岛装置功能贴合分布式电源并网规范,无冗余设计,是保障系统安全运行的可靠设备。
