380V 光伏并网的 “安全哨兵”：NRYB-9580Z 保护功能解析

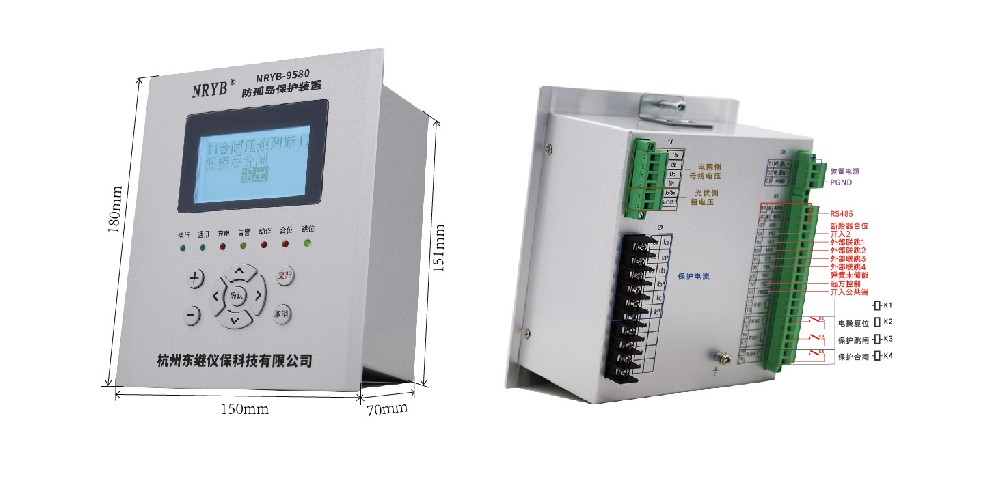

杭州东继仪保NRYB-9580Z 低压防孤岛保护装置是 380V 分布式光伏并网系统的关键设备，其保护功能覆盖电流、电压、频率等多类电网异常场景，为系统稳定运行筑牢防线。

在电流保护方面，装置配备速断保护、两段定时限过流保护及反时限过流保护。速断保护可在电路出现严重过流（如短路）时快速响应，1.5 倍启动电流下动作时间不超 50ms，还能可选低压闭锁判据；两段定时限过流保护按过流程度设置不同动作电流与延时，适配不同过载场景；反时限过流保护则提供一般、非常、极端三种特性，故障电流越大，动作时间越短，灵活匹配线路过载特性。

电压与频率保护包含两段过压、两段低压、两段过频、两段低频保护。过压保护可根据线电压最大值触发，如过压 I 段默认定值 440V，延时 2 秒动作；低压保护监测线电压，低压 I 段默认 342V，延时 2 秒启动；过频与低频保护分别针对频率超出 50Hz 或低于 50Hz 的情况，如过频 I 段默认 51Hz、延时 10 秒，确保电网参数异常时及时切断连接。

此外，杭州东继仪保NRYB-9580Z 低压防孤岛保护装置还有多项功能。逆功率保护监测反向送电，达到设定功率（默认 0.8W）并满足延时后动作；系统失电保护在线电压低于 120V、最大相电流小于 0.3A 时快速跳闸；电压畸变保护监测电压谐波畸变率，超 5% 且延时 1 秒触发；另有 4 路联跳保护，可根据外部故障信号联动跳闸，同时具备 CT 断线、PT 断线告警功能，及时提示设备异常。
