防逆流保护装置的工作原理是什么？

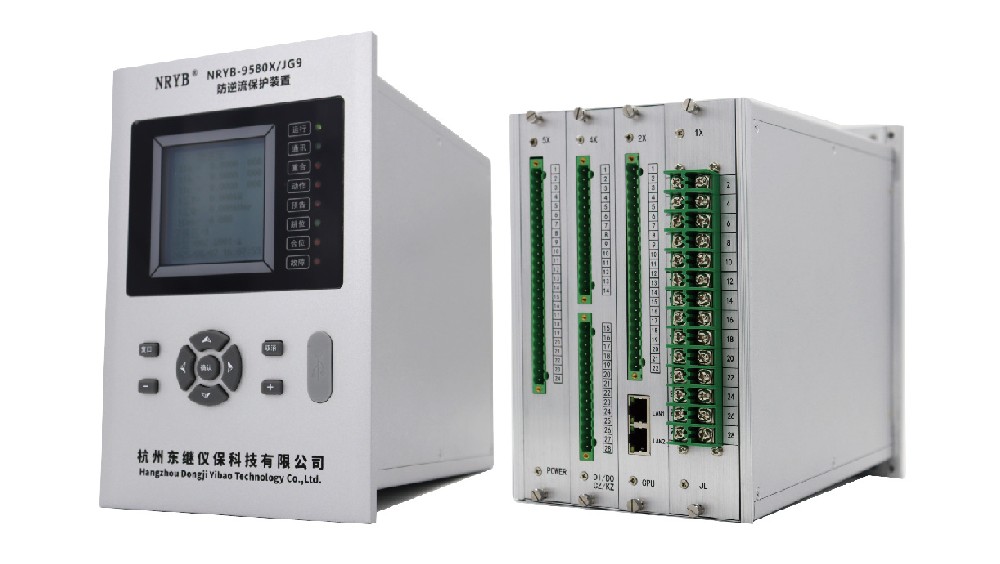

杭州东继仪保NRYB-9580X/JG9 型防逆流保护装置的核心工作原理是通过实时监测电力系统的功率流向、电压、频率等电气量，结合预设保护定值，实现逆功率跳闸、功率恢复合闸及各类异常告警，防止电力向电网逆流并保障输配电系统稳定运行。具体原理如下：

1. 核心监测基础

• 装置实时采集三相电压（Ua、Ub、Uc 等）、三相电流（Ia、Ib、Ic 等）、频率（f）、功率（P、Q）等电气量，精准计算功率流向、谐波含量、电能质量等数据。

• 支持 PT/CT 三表法或两表法接线适配，测量精度达计量级，最小电流稳定显示值 0.005A，为保护逻辑判断提供准确数据支撑。

2. 逆功率防逆流核心逻辑

• 装置具备 9 段逆功率跳闸保护，可通过定值整定选择 “纯逆功率跳闸” 或 “低正功率 + 逆功率跳闸” 方案。

• 当检测到二次有功功率为负（或低正功率低于整定值），且绝对值大于预设启动功率，经设定动作时间延时后，触发对应继电器跳闸出口（可通过出口矩阵设定单路或多路跳闸），切断逆流回路。

• 若进线电压 PT 为 V-V 接线，逻辑仅判总功率 P，不单独判断单相功率，确保接线适配性。

3. 功率恢复合闸配合逻辑

• 包含 9 段正功率恢复合闸和 9 段负功率恢复合闸功能，当检测到有功功率恢复至预设启动功率值，且满足检修压板 = 0、对应支路处于分位（YXn=0）等条件，持续时间达到动作时间后，自动触发合闸出口。

• 合闸逻辑与跳闸保护形成联动，确保功率平衡后及时恢复供电，提升系统运行连续性。

4. 辅助保护与异常告警

• 配套两段过电压、两段低电压、两段过频、两段低频及频率滑差保护，当检测到对应电气量超出整定值，经延时后触发跳闸或告警。

• 具备 PT 断线、CT 断线、外部联跳保护功能，通过特定电气量判据（如 PT 断线时正序电压 <30V 且任一相电流> 0.2A），延时后发出告警信号并自动调整保护逻辑（如 PT 断线时退出低电压保护）。

5. 动作记录与透明化追溯

• 保护动作时，驱动面板 LED 指示灯（动作灯、事故灯等）常亮，液晶显示屏记录动作类型、相别、故障时刻电气量数据。

• 可存储 48 条故障录波（每条含 32 个周波波形）、128 条各类事件记录（保护、遥信、遥控等），支持 U 盘导出数据，便于故障追溯分析。
