NRYB-1945/CK 型箱变保护测控装置基本配置解析

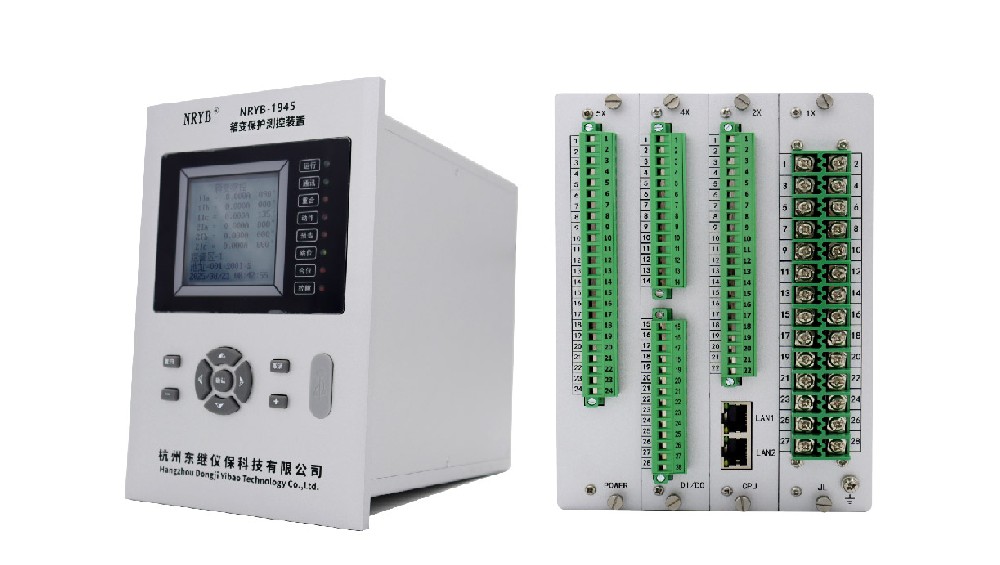

杭州东继仪保NRYB-1945/CK 型箱变保护测控装置是面向 66kV 及以下电压等级的一体化设备，其基本配置围绕保护、测控、通讯等核心功能设计，适配风电、光伏等场景的箱式升压站需求，为偏远环境下的设备运维提供可靠支撑。

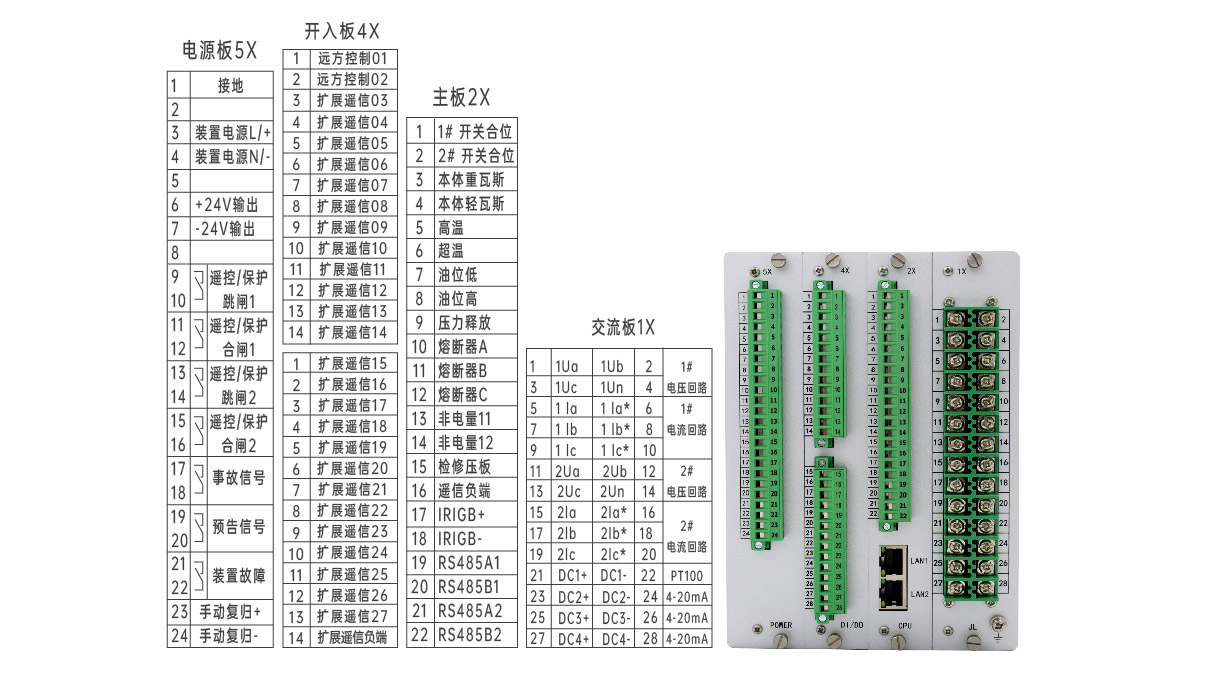

在电气量采集方面，装置配置双路电压 PT 和双路电流 CT，默认支持 CT 5A（1A 可定制）、PT 100V/400V 的二次值标准，能全面采集三相电压、电流及零序分量。直流量输入包含 1 路 PT100 和 3 路 4-20mA 信号，可满足温度、压力等非电气量监测需求，特殊配置可通过订货说明调整。

开关量与控制输出配置丰富，遥信开入达 42 路，涵盖设备状态、非电量保护等各类信号采集。开出量包含两组遥控合分闸出口、事故信号出口、预告信号出口及装置故障告警出口，保护出口可通过跳闸矩阵灵活配置，适配不同工艺联锁需求。

通讯与对时系统保障远程运维能力，标配 IRIG-B 码对时接口和双路 RS485 接口，支持 Modbus-RTU 规约，可选配 2 路以太网接口，兼容 IEC60870-5-103 等规约。对时方式包含 RS485 软件对时和 IRIG-B 码对时，确保数据同步准确性。

保护功能配置全面，涵盖过流 Ⅰ-Ⅲ 段保护、低电压、过电压、零序过压过流等电气量保护，以及 12 路可自定义名称的非电量保护，还具备 PT/CT 断线告警、过负荷告警等辅助功能。部分保护支持复合电压闭锁、方向闭锁等可选判据，适配不同运行场景需求。

该配置既保障了设备运行的安全性，又通过 “遥信、遥测、遥控、遥调” 功能实现了少人值班模式，贴合新能源电站的运维特点。
