藏在电网里的 “电能医生”：电能质量监测装置的硬核实力

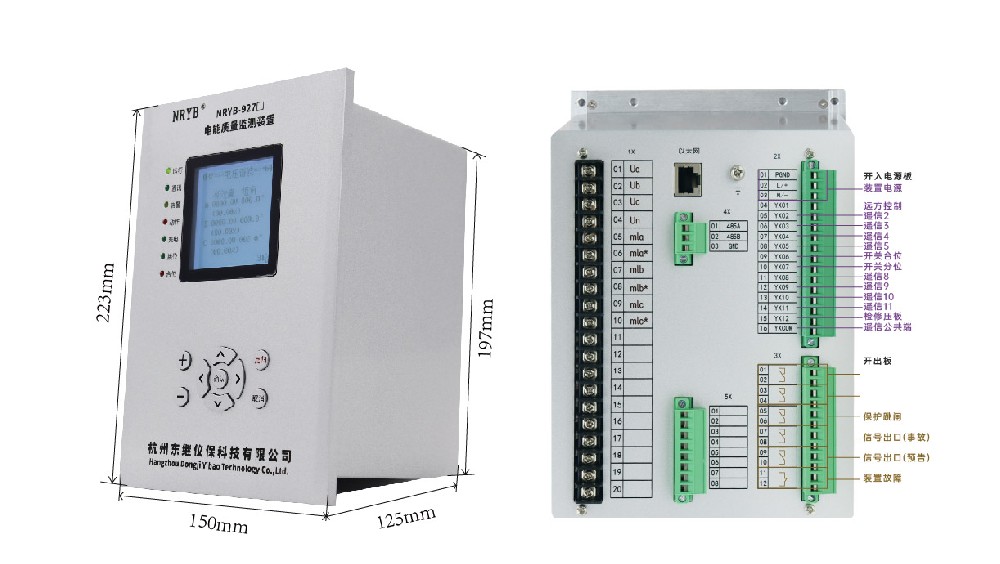

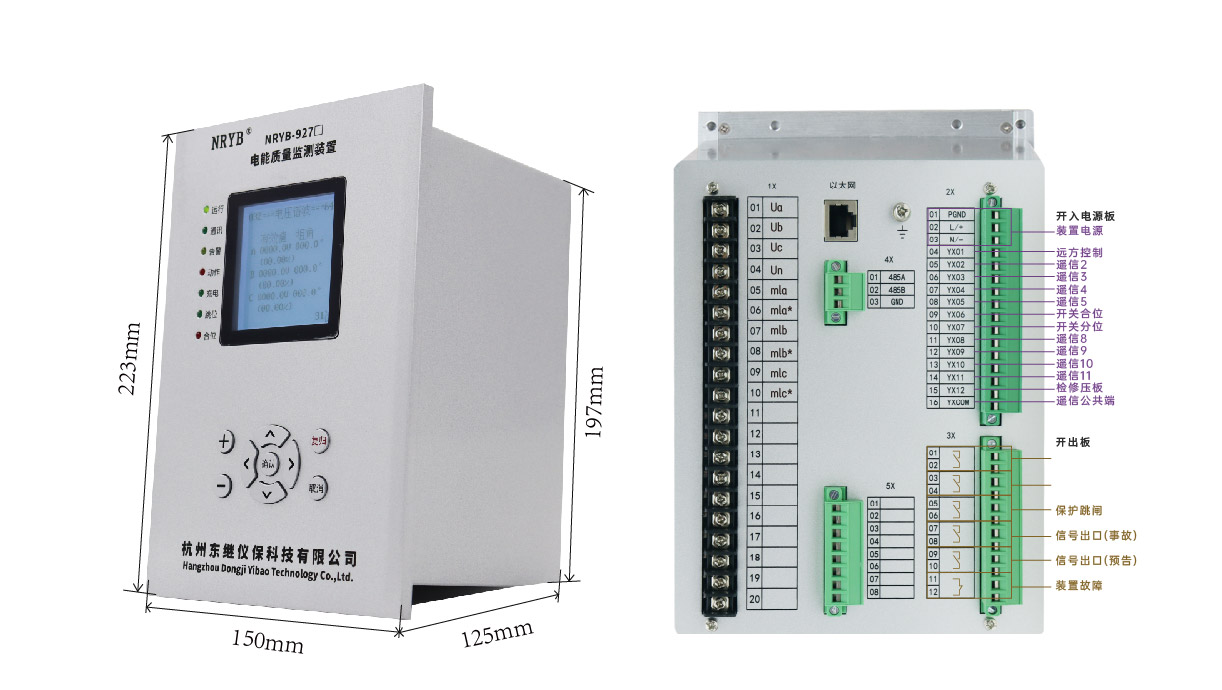

在工业生产与日常生活中，电网就像 “能源血管”，可非线性负载、冲击性负荷常会给它带来 “健康隐患”—— 谐波污染、电压波动、三相不平衡等问题，不仅影响设备安全，还会干扰电网经济运行。而 杭州东继仪保NRYB-927 (V 型) 电能质量监测装置，就像一位精准的 “电能医生”，默默守护着电网的稳定。

该装置具备全面的基本监测指标，能测量监视频率、三相基波电压、电流有效值，以及基波有功功率、无功功率、功率因数、相位等参数；实现四象限电度计量；监测电压偏差、频率偏差；分析零序电压、正序电压、负序电压及对应的不平衡度，还有零序电流、正序电流、负序电流及对应的不平衡度；同时可监测电压与电流的总谐波畸变率，以及 2-51 次电流、电压谐波含有率、幅值与相位。在测量精度上，电压、电流最大允许误差均为 ±0.5%，频率最大允许误差 ±0.02Hz，频率测量范围 42.5Hz-57.5Hz，三相电压负序不平衡度最大允许误差 ±0.2%，三相电流不平衡度最大允许误差 ±1%，闪变最大允许误差 ±10%，电压波动最大允许误差 ±5%，谐波测量精度达到 S 级标准。

测控功能方面，装置支持 12 路开入量遥信采集，默认采用无源接点，可选配 DC220V/DC110V 有源接点；可实现断路器遥控分合操作；能记录遥信事件、保护事件 SOE、遥控事件、自检事件、功能事件及电压波动等信息，事件顺序记录站内分辨率≤2ms，遥控正确率达 100%。

在设计上，装置体现出人性化特点。采用全汉化菜单显示，操作简便、易于学习；各路保护交流量、测量交流量及 P、Q 参数可通过软件自动校准；提供多对跳闸输出接点及信号输出接点，输出接点逻辑可灵活设置；支持独立整定 4 套保护定值，定值区之间切换复制安全简单。同时，装置具备高可靠性，拥有优异的抗干扰性能，组屏或安装于开关柜时无需额外安装抗干扰模块。
