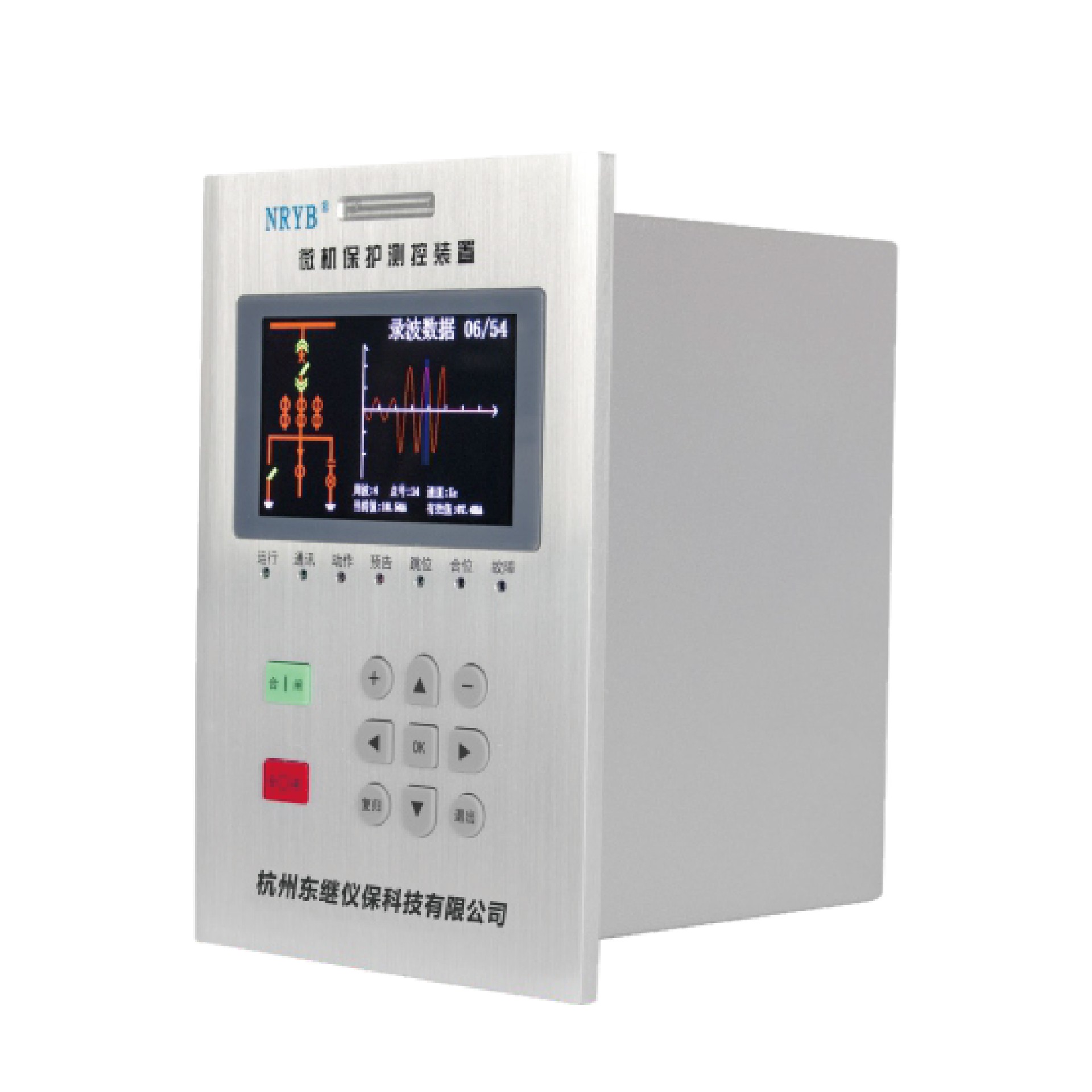

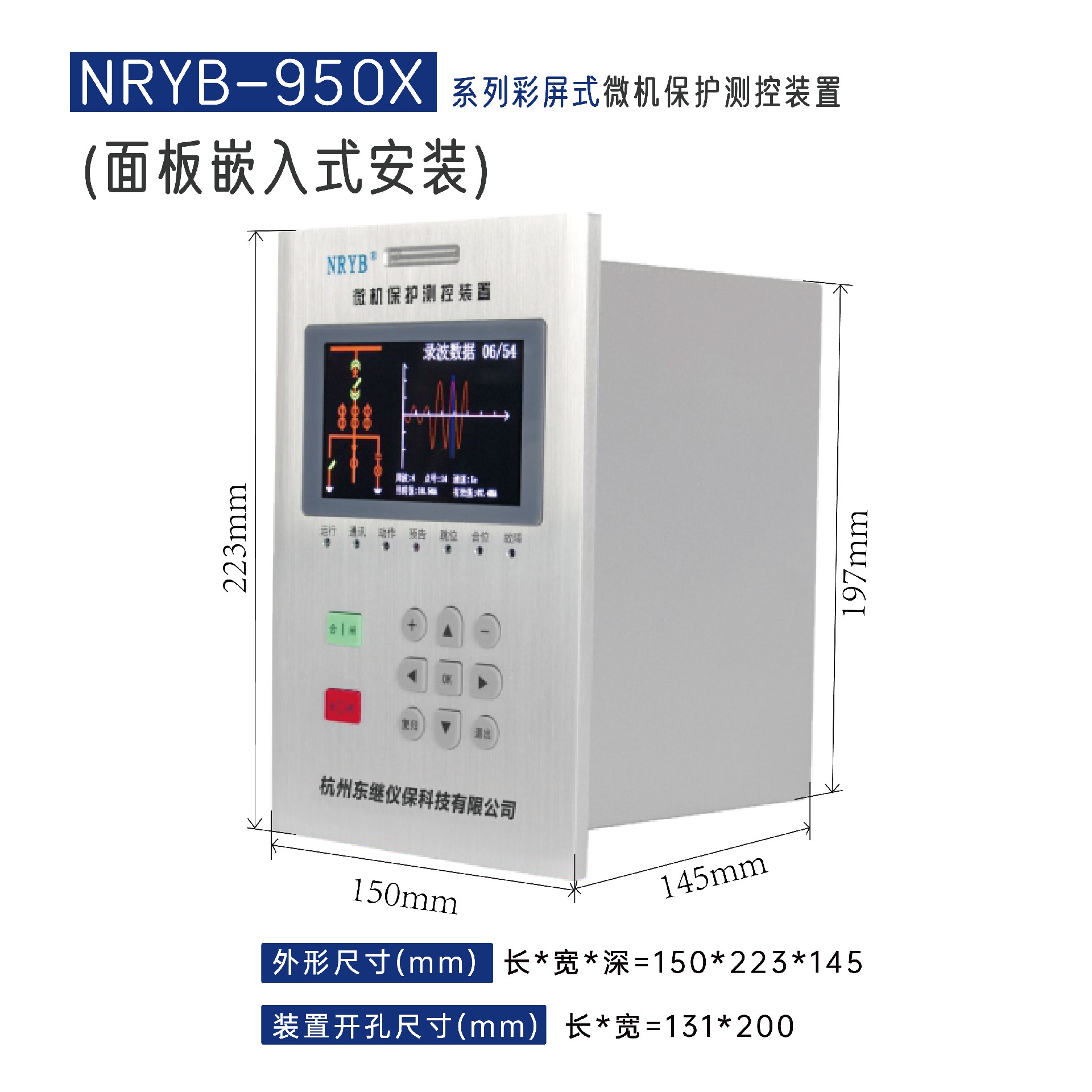

NRYB-950X系列彩屏式微机保护测控装置
产品分类：微机保护测控装置
关注度：363
发布时间：2023-03-02 22:07:19
产品简介：装置简介 NRYB-9575 防孤岛保护装置是在消化吸收国内外同类产品先进经验的基础上，采用···
产品详情 | PRODUCT DETAILS
产品名称：NRYB-950X系列彩屏式微机保护测控装置
所属分类：微机保护测控装置
概要信息：NRYB-950X系列数字式保护测控装置是在公司积累多年研发、生产数字式保护测控装置的基础上,经过大量的市场调研、配置方案论证所推出的面向35kV及以下电压等级的输配电元件及线路,备自投,电容器,站用变压器,电容器,电动机的保护、测量与控制系统。
强大的测量功能 | 1)谐波测量：计算各相的谐波总电压、测量谐波总电流；计算各相电压、电流的1-15次谐波幅电能质量 分析：计算各相电压、测量电流的谐波畸变率（THD）；计算各相电压电流的1-15次谐波的谐波含有率（HR)； 2)相角显示：测量、保护电量都具有相角显示功能，方便接线检查；电度计量； 3）采集计算:UA、UB、UC、UAB、UBC、UCA、U0、I0h、I0l、IA、IB、IC、P、Q、COSΦ、f。 |
| 测控功能 | 14路遥信采集,遥信电平DC220V/DC110V/DC24内置可选，若无特殊要求，出厂默 认遥信电平为DC24V内置; 断路器遥控分合；提供多对跳闸输出接点及信号输出接点，可灵活设置输出接点逻辑； 开关分合闸次数统计及事件SOE等。 |
| 高可靠性 | 具有优异的抗干扰性能； 组屏或安装于开关柜时不需要安装其它抗干扰模块。 |
| 事件追忆 | 保护事件、录波事件、遥信事件、自检事件、遥控事件、功能事件 保护事件：记录并显示保护动作类型、相别、动作时间及故障值，按“◀”、“ ▶”键查看障 时刻的所有电压、电流值；按“▲”、“▼”键选择事件。循环存储64次记录。 录波事件： 记录并显示故障前后波型，循环存储64次记录。 |
| 丰富的通信接口 | 标准配置为1个RS485口， 1个网络通信接口。 |
微机五合一 综合保护测控装置 | 微机变压器 差动综合保护测控装 | 微机发电机 差动综合保护测控装置 | 微机电动机 差动综合保护测控装置 | |
| 型号 | NRYB-950ZH | NRYB-950ZB | NRYB-950ZF | NRYB-950ZD |
| 功能 | 电压PT(Ua、Ub、Uc、U0) | 电压PT(Ua b 、Ubc、Uca、Uo) | ||
| 交流量 | 保护CT(Ia、Ib、Ic、I0)、 测量CT(Iam、Ibm、Icm) | 保护CT(Ia1,Ib1,Ic1,Ia2,Ib2,Ic2,I0) 测量CT (Iam、Icm) | 保护CT(Ia1,Ib1,Ic1,Ia2,Ib2,Ic2,I0) 测量CT (Iam、Icm) | 保护CT(Ia1,Ib1,Ic1,Ia2,Ib2,Ic2,I0) 测量CT (Iam、Icm) |
| 保护功能 | 线路保护 | 差动速断 | 差动速断 | 差动速断 |
| 线路保护+备自投 | 比率差动 | 比率差动 | 比率差动 | |
| 变压器保护 | 二次谐波闭锁比率差动 | 反时限过流保护(一般、非常、极端) | 反时限过流保护(一般、非常、极端) | |
| 电容器保护 | 速断、限时速断、过流保护 | 速断、限时速断、过流保护 | 定时限过流保护 | |
| 电动机保护 | 复合电压闭锁三段式电流保护 | 复合电压闭锁三段式电流保护 | 起动前速断、起动后速断 | |
| 零序过流 I、II、III 保护 | 过负荷(跳闸告警可选择) | 正序过流保护 | ||
| 零序过压保护 (跳闸告警可选择) | 正序过流、负序过流保护 | 负序过流保护(不平衡保护) | ||
| 过负荷告警 | 负序过流反时限保护 | 过压保护、低压保护 | ||
| 启动风扇保护告警 | 过压、低压、失压保护 | 过负荷 | ||
| 闭锁调压保护告警 | 逆功率保护 | 零序过流保护 | ||
| 非电量保护 | 频率高，频率低保护 | 零序过压保护 | ||
| 零序过流、零序过压保护 | 过热保护 | |||
| 非电量保护 | 非电量保护 | |||
保护辅助功能 | (具有现场可编逻辑功能,可灵活用于各种工艺联锁) | |||
| 故障录波现场分析（液晶故障波形显示） | ||||
| 告警信息 | CT断线；PT断线 | |||
| 控制回路异常 | ||||
| 操作回路 | 内置防跳回路(选配功能，不用可解除) | |||
| 跳、合闸电流自适应 | ||||
| 交直流通用 | ||||
| 测控功能 | 一次值、二次值均可独立显示 电流、电压、频率、功率、功率因数 四象限电度 15次谐波分析 14路开入量输入 6路继电器输出 遥控分、合闸 | |||
